薄膜應力測試原理及應用
薄膜應力測試原理及應用
需要增透減反技術可以聯系我們上海工廠18917106313
上海卷柔新技術光電有限公司是一家專業研發生產光學儀器及其零配件的高科技企業，公司2005年成立在上海閔行零號灣創業園區，專業的光電鍍膜公司，技術背景依托中國科學院，卷柔產品主要涉及光學儀器及其零配件的研發和加工；光學透鏡、反射鏡、棱鏡，平板顯示，安防監控等光學鍍膜產品的開發和生產，為全球客戶提供上等的產品和服務。
為什么檢測薄膜應力？
薄膜應力作為半導體制程、MEMS微納加工、光電薄膜鍍膜過程中性能測試的必檢項，直接影響著薄膜器件的穩定性和可靠性，薄膜應力過大會引起以下問題：1.膜裂；2.膜剝離；3.膜層皺褶；4.空隙。
測試原理

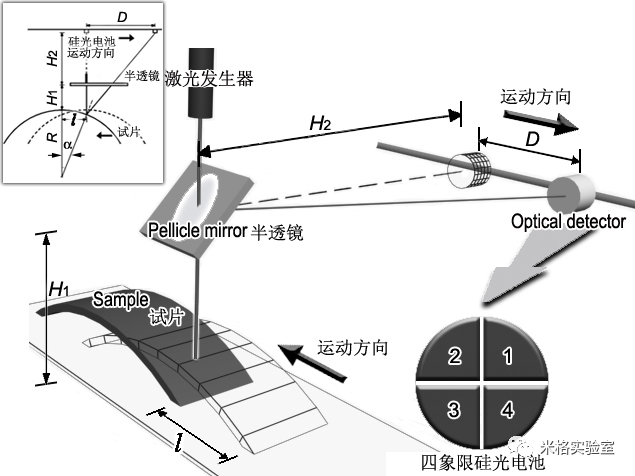

薄膜應力激光測量儀利用激光測量樣本的形貌,通過比較鍍膜前后襯底曲率半徑的變化, 帶入Stoney’s Equation計算出應力。
測試案例
壓電MEMS器件
樣品名稱：Si晶圓<100>
樣品尺寸：6inch
樣品厚度：675um
薄膜厚度：10200?
薄膜材料：AlN
MEMS
樣品信息：
樣品名稱：LiNbO?
樣品尺寸：6inch
樣品厚度：500um
薄膜厚度：2900?
薄膜材料：復合金屬層
LED器件芯片
樣品信息：
樣品材質：Si晶圓<111>
樣品尺寸：4inch
樣品厚度：475um
薄膜厚度：500nm
薄膜材料：Ni
電子顯示器件
樣品信息：
樣品名稱：Si晶圓<100>
樣品尺寸：4inch
樣品厚度：500um
薄膜厚度：8012.1?
薄膜材料：SiON
來源：米格實驗室
