九類光學薄膜匯總

需要增透減反技術可以聯系我們上海工廠18917106313

上海卷柔新技術光電有限公司是一家專業研發生產光學儀器及其零配件的高科技企業，公司2005年成立在上海閔行零號灣創業園區，專業的光電鍍膜公司，技術背景依托中國科學院，卷柔產品主要涉及光學儀器及其零配件的研發和加工；光學透鏡、反射鏡、棱鏡，平板顯示，安防監控等光學鍍膜產品的開發和生產，為全球客戶提供上等的產品和服務。

光學薄膜在我們的生活中無處不在，從精密及光學設備、顯示器設備到日常生活中的光學薄膜應用；比方說，平時戴的眼鏡、數碼相機、各式家電用品，或者是鈔票上的防偽技術，皆能被稱之為光學薄膜技術應用之延伸。倘若沒有光學薄膜技術作為發展基礎，近代光電、通訊或是鐳射技術將無法有所進展，這也顯示出光學薄膜技術研究發展的重要性。

光學薄膜系指在光學元件或獨立基板上，制鍍上或涂布一層或多層介電質膜或金屬膜或這兩類膜的組合，以改變光波之傳遞特性，包括光的透射、反射、吸收、散射、偏振及相位改變。故經由適當設計可以調變不同波段元件表面之穿透率及反射率，亦可以使不同偏振平面的光具有不同的特性。

一般來說，光學薄膜的生產方式主要分為干法和濕法的生產工藝。所謂的干式就是沒有液體出現在整個加工過程中，例如真空蒸鍍是在一真空環境中，以電能加熱固體原物料，經升華成氣體后附著在一個固體基材的表面上，完成涂布加工。日常生活中所看到裝飾用的金色、銀色或具金屬質感的包裝膜，就是以干式涂布方式制造的產品。但是在實際量產的考慮下，干式涂布運用的范圍小于濕式涂布。濕式涂布一般的做法是把具有各種功能的成分混合成液態涂料，以不同的加工方式涂布在基材上，然后使液態涂料干燥固化做成產品。在本文中僅討論濕式涂布技術的光學薄膜產業。

光學薄膜根據其用途分類、特性與應用可分為：反射膜、增透膜/減反射膜、濾光片、偏光片/偏光膜、補償膜/相位差板、配向膜、擴散膜/片、增亮膜/棱鏡片/聚光片、遮光膜/黑白膠等。相關衍生的種類有光學級保護膜、窗膜等。

1、反射膜

反射膜一般可分為兩類，一類是金屬反射膜，一類是全電介質反射膜。此外，還有將兩者結合的金屬電介質反射膜，功能是增加光學表面的反射率。

一般金屬都具有較大的消光系數。當光束由空氣入射到金屬表面時，進入金屬內的光振幅迅速衰減，使得進入金屬內部的光能相應減少，而反射光能增加。消光系數越大，光振幅衰減越迅速，進入金屬內部的光能越少，反射率越高。人們總是選擇消光系數較大，光學性質較穩定的金屬作為金屬膜材料。在紫外區常用的金屬薄材料是鋁，在可見光區常用鋁和銀，在紅外區常用金、銀和銅，此外，鉻和鉑也常作一些特種薄膜的膜料。由于鋁、銀、銅等材料在空氣中很容易氧化而降低性能，所以必須用電介質膜加以保護。常用的保護膜材料有一氧化硅、氟化鎂、二氧化硅、三氧化二鋁等。

金屬反射膜的優點是制備工藝簡單，工作的波長范圍寬；缺點是光損大，反射率不可能很高。為了使金屬反射膜的反射率進一步提高，可以在膜的外側加鍍幾層一定厚度的電介質層，組成金屬電介質反射膜。需要指出的是，金屬電介質射膜增加了某一波長（或者某一波區）的反射率，卻破壞了金屬膜中性反射的特點。

全電介質反射膜是建立在多光束干涉基礎上的。與增透膜相反，在光學表面上鍍一層折射率高于基體材料的薄膜，就可以增加光學表面的反射率。*簡單的多層反射是由高、低折射率的二種材料交替蒸鍍而成的,每層膜的光學厚度為某一波長的四分一。在這種條件下，參加疊加的各界面上的反射光矢量，振動方向相同。合成振幅隨著薄膜層數的增加而增加。

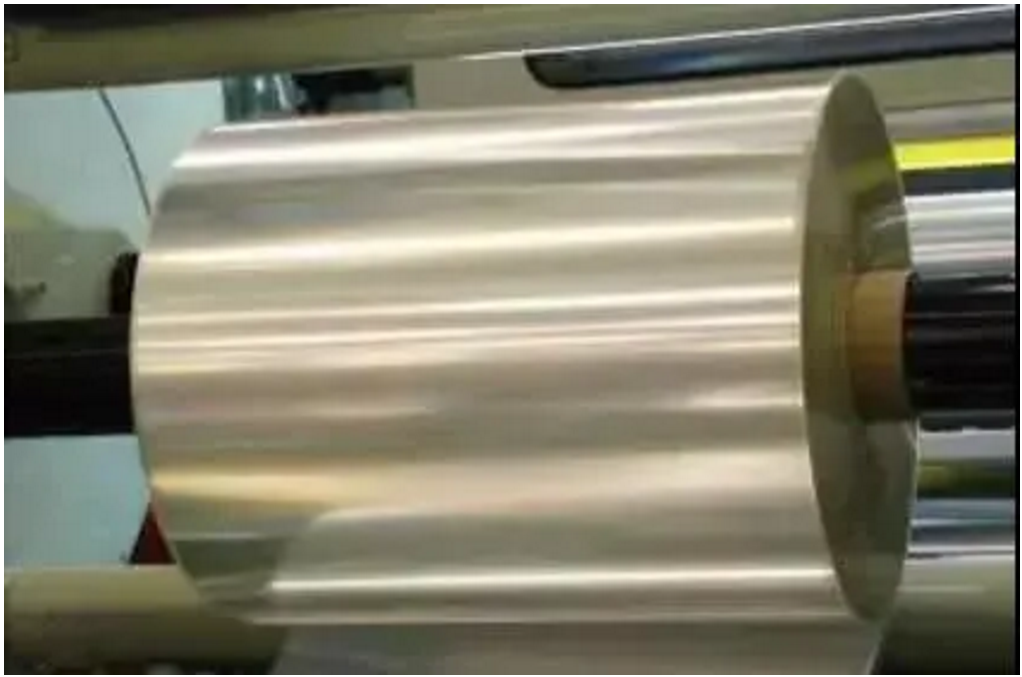

鋁箔反射膜Dike鋁箔隔熱卷材，又稱阻隔膜、隔熱膜、隔熱箔、拔熱膜、反射膜等。由鋁箔貼面+聚乙烯薄膜+纖維編織物+金屬涂膜通過熱熔膠層壓而成，鋁箔卷材具

有隔熱保溫、防水、防潮等功能。鋁箔隔熱卷材的日照吸收率（太陽輻射吸收系數）極低(0.07)，具有**的隔熱保溫性能，可以反射掉93%以上的輻射熱，被廣泛應用于建筑屋面與外墻隔熱保溫。

相對應的是一種防反射膜，主要功效是提高光線的衍射，使人們能夠長時間的觀看文字和圖形。這就需要表面平滑反射少的防反射薄膜。

2、增透膜/減反射膜

減反射膜又稱增透膜，它的主要功能是減少或消除透鏡、棱鏡、平面鏡等學表面的反射光，從而增加這些元件的透光量，減少或消除系統的雜散光。

減反射膜是以光的波動性和干涉現象為基礎的。二個振幅相同，波長相同的光波疊加，那么光波的振幅增強；如果二個光波原由相同，波程相差，如果這二個光波疊加，那么互相抵消了。減反射膜就是利用了這個原理，在鏡片的表面鍍上減反射膜(AR-coating），使得膜層前后表面產生的反射光互相干擾，從而抵消了反射光，達到減反射的效果。*簡單的增透膜是單層膜。一般情況下，采用單層增透膜很難達到理想的增透效果,為了在單波長實現零反射,或在較寬的光譜區達到好的增透效果，往往采用雙層、三層甚至更多層數的減反射膜。

減反射膜的實際應用非常廣泛，*常見的是鏡片及太陽能電池-通過制備減反射膜來提高光伏組件的功率瓦值。目前晶體硅光伏電池使用的減反射膜材料是氮化硅，采用等離子增強化學氣相淀積技術，使氨氣和硅烷離子化，沉積在硅片的表面，具有較高的折射率，能起到較好的減反射效果。早期的光伏電池采用二氧化硅和二氧化鈦膜作為減反射層。

3、濾光片

濾光片是塑料或玻璃片再加入特種染料做成的，紅色濾光片只能讓紅光通過，如此類推。玻璃片的折射率原本與空氣差不多，所有色光都可以通過，所以是透明的，但是染了染料后，分子結構變化，折射率也發生變化，對某些色光的通過就有變化了。比如一束白光通過藍色濾光片，射出的是一束藍光，而綠光、紅光極少，大多數被濾光片吸收了。

濾光片產品主要按光譜波段、光譜特性、膜層材料、應用特點等方式分類。

光譜波段：紫外濾光片、可見濾光片、紅外濾光片；

光譜特性：帶通濾光片、截止濾光片、分光濾光片、中性密度濾光片、反射濾光片；

膜層材料：軟膜濾光片、硬膜濾光片。硬膜濾光片不僅指薄膜硬度方面,更重要的是它的激光損傷閾值,所以它廣泛應用于激光系統當中。軟膜濾光片則主要用于生化分析儀當中。

帶通型：選定波段的光通過，通帶以外的光截止。

短波通型(又叫低波通)：短于選定波長的光通過，長于該波長的光截止。比如紅外截止濾光片，IBG-650。

長波通型(又叫高波通)：長于選定波長的光通過，短于該波長的光截止比如紅外透過濾光片，IPG-800。

彩色濾光片是TFT-LCD背光模組的重要組成部分。

4、偏光片

偏光片（PolarizingFilm)的全稱應該是偏振光片。液晶顯示器的成像必須依靠偏振光。偏光片的主要作用就是使不具偏極性的自然光變成產生偏極化，轉變成偏極光，加上液晶分子扭轉特性，達到控制光線的通過與否，從而提高透光率和視角范圍，形成防眩等功能。

偏光片可廣泛應用于現代的液晶顯示產品:液晶電視、筆記本電腦、手機、PDA、電子詞典、MP3、儀器儀表、投影儀等，也可用于時尚偏光眼鏡。其中，LCD的應用是拉動偏光片產業發展的主要力量。

5、補償膜/相位差板

補償膜的補償原理，是將各種顯示模式下(TN/STN/TFT(VA/IPS/OCB))液晶在各視角產生的相位差做修正,簡言之，即是讓液晶分子的雙折射性質得到對稱性的補償。若要從其功能目的來區分則可略為分單純改變相位的相位差膜、色差補償膜及視角擴大膜。補償膜能降低液晶顯示器暗態時的漏光量，并且在一定視角內能大幅提高影像之對比、色度與克服部分灰階反轉問題。

文章來源：模切之家
