技術干貨丨高分子分離膜材料
01
什么是高分子分離膜
高分子分離膜主要就是以高分子材料制成的具有選擇性透過功能的半透性薄膜,其主要就是以壓力差以及溫度梯度等作為動力,將氣體混合物以及無機物的溶液等分離。膜分離在進行分離的時候往往會進行反滲透、超濾、微濾以及電滲析等諸多過程。
圖

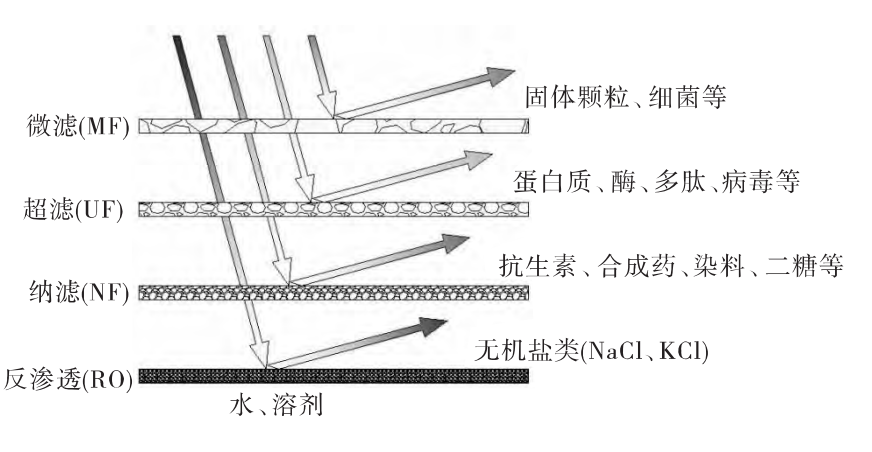

多孔膜分離性能
在進行分離膜高分子材料選擇的時候具有多樣性,譬如天然高分子材料、聚烯烴類材料等,膜本身的形式也是比較多的,目前比較常見的就是平膜以及空中纖維等。通過高分子分離膜的進一步推廣不僅能夠獲得較大的巨大經濟效益,還能夠帶來較大的社會效益,譬如通過離子交換膜電解食鹽能夠有效的降低污染,達到節約能源的日的,在進行海水淡化的時候還能夠有效的減少其能源的消托等等。
02
膜分離技術及其特點
膜分離技術是指在某種推力(壓力差、濃度差、電位差等)作用下,利用天然或人工制備的、具有選擇透過性的薄膜對雙組分或多組分液體或氣體進行分離、分級、提純或富集。膜分離技術是當代新型高效的分離技術,也是21世紀*具有發展前途的高新技術之一。
膜分離過程作為一項高效分離、濃縮、提純及凈化技術,它具有傳統分離方法(蒸發、萃取或離子交換等)不可比擬的優勢,因而在海水淡化、環境保護、石油化工、節能技術、清潔生產、醫藥、食品、電子等領域得到廣泛應用,并將成為解決人類能源、資源賈園和環境危機的重要手段",有力地促進社會、經濟及科技的發展。
膜分離技術具有以下特點:
可常溫下進行
分離過程中不發生相變化,能耗低
適用于膜分離過程的對象非常廣泛,大到肉眼看得見的顆粒,小到離子和氣體分子
膜分離過程操作容易、裝置簡單、易于自動控制和不污染環境等優點
03
高分子分離膜材料的分類
天然高分子材料類
天然高分子材料類主要包括改性纖維素及其衍生物類、殼聚糖類,此外,海藻酸鈉類也是天然分離膜原料。
纖維素是一類資源豐富的天然高分子化合物,主要取源手植物細胞材料,為可再生資源。如下圖所示,纖維素高分子中椅形環狀的葡萄糖單元結構含有3個羥基基團,羥基之間形成分子間氫鍵,因而纖維素的線型鏈結構排列比較規則,結晶度較高,結構穩定,高度親水而不溶于水。纖維素及其衍生物成膜性能好,成膜后其有選擇性高、親水性強、透水量大等優點,廣泛用于微濾和超濾,也可以用于反滲透、氣體分離和透析等。
聚烯烴類材料
聚烯烴類材料包括聚乙烯、聚丙烯、聚乙烯醇、聚丙烯腈、聚丙烯酰胺等。這類材料是大工業產品,材料易得,加工容易;除了少數幾種之外,一般疏水性強,耐熱性差,主要用于制備微濾膜、超濾膜、密度膜等。
聚酰胺類材料
聚酰胺類高分子是指含酰胺鏈段(-CONH-)的一系列聚合物,其突出特點是機械強度高、化學穩定性好,特別是高溫性能優良,適合制作需要高機械強度場合的分離膜,由于聚酰胺類膜對蛋白質溶質有強烈的吸附作用,容易由蛋白質吸附造成的膜污染,降低膜通量的恢復和膜質量。
聚砜類材料
聚砜類膜材料具有良好的耐氯、耐酸堿的化學性能以及化學穩定性、機械強度、耐熱性,*高使用溫度達120℃,pH值適應范圍1~13。由聚砜制成的膜具有膜薄、內層孔隙率高且微孔規則等特點,適合制作超濾膜、微濾膜和氣體分離膜,并用于制作復合膜的底膜。
含氟高分子材料
含氟高分子材料包括聚四氟乙烯、聚偏氟乙烯等,其突出特點是耐腐蝕性能,適合用于電解等高腐蝕場合的膜材料。聚偏氟乙烯是偏氟乙烯的均聚物,其中-C-F-鍵能較高,具有良好的化學穩定性、機械強度,作為膜材料具有很好的耐溫、耐腐蝕,耐溶劑性,多用于制備超濾膜。
芳香雜環
芳香雜環類膜材料雖然品種繁多,但工業化的主要有聚苯并咪唑類和聚吡嗪酰胺類。下圖為聚苯并咪唑類的制備方法:
其他
有機硅聚合物類具有耐熱、抗氧化、耐酸堿等性質,是一種新型分離膜制各材料;高分子電解質類主要是全氟取代的磺酸樹脂和全氟羧酸樹脂,是制備離子交換分離膜的主要材料,適合在高腐蝕環境下使用,特別是氯堿工業中的膜法工藝路線。
04
高分子分離膜的結構與性能
#01
化學組成
化學元素及化學基團是物質組成的基礎,決定了物質的基本性質,如氧化還原性、酸堿性、極性、溶解性和物理形態等?;瘜W組成還決定了分離膜材料的化學穩定性,親水性或親油性,以及對被分離材料的溶解性等,直接影響膜的透過性、溶脹性、毛細作用等性質。
在分子結構中增強極性基團,如羥基、羧基、磺酸基,膜的親水性會改善;以氧原子、硫原子等引入到聚合物主鏈中,或將極性較大的基團,如三氟甲基接枝在聚合物主鏈上,聚合物的柔性會增加,分子量增大,在氣體分離膜應用過程中有利于氣體的透過。的各種性質,包括立體效應和化學效應的產生。
#02
高分子鏈段
構成高分子分離膜材料的單體和鏈段的結構,對聚合物的結晶性、溶解性、溶脹性等性質起主要作用,也在一定程度上影響分離膜的力學性能和熱學性能。對于均聚物,單位的結構*重要,其次包括聚合度、分子量、分子量分布、分支度、交聯度等。對共聚物鏈段結構,如嵌段共聚、無規共聚、接枝共聚等因素直接影響分離膜的各種性質,包括立體效應和化學效應的產生。
#03
高分子立體構象
聚合物分子的微觀結構,多與分子間的作用力相關,如范德華力、氫鍵力、靜電力。這直接影響膜制備的粘度、溶解度,也與成膜后的力學性能和選擇性密切關系。聚合物分子間作用力的增加則傾向于形成結晶度高的分離膜。
#04
聚集態和超分子
聚合物高分子的排列方式和結晶度,以及晶胞的尺寸、膜的孔徑和分布等因素,與膜材料的使用范圍、透過性能、選擇性等密切相關。高分子材料的聚集態結構和超分子結構與分離膜的制備條件和方法以及后處理工藝等更是相互聯系。
05
高分子分離膜的應用與展望
高分子分離膜廣泛應用于海水淡化、食品濃縮、廢水處理、富氧空氣制備、醫用超純水制造、人工腎及人工肺裝置、**的緩釋等方面。
圖為人工腎血液透析器結構示意圖
